P. 132

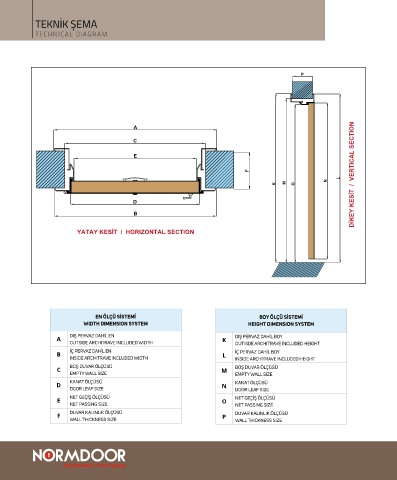

TEKNİK ŞEMA KAPI YÖN ŞEMASI
TECHNICAL DIAGRAM DOOR DIRECTION DIAGRAM
P
INSIDE OF ROOM
IN SWING
A
LH RH
C
E
F
L DİKEY KESİT / VERTICAL SECTION
N
K M O LH-LEFT HAND RH-RIGHT HAND
D
B
YATAY KESİT / HORIZONTAL SECTION
LHR RHR
EN ÖLÇÜ SİSTEMİ BOY ÖLÇÜ SİSTEMİ
WIDTH DIMENSION SYSTEM HEIGHT DIMENSION SYSTEM
LHR-LEFT HAND REVERSE RHR-RIGHT HAND REVERSE
A DIŞ PERVAZ DAHİL EN K DIŞ PERVAZ DAHİL BOY
OUTSIDE ARCHITRAVE INCLUDED WIDTH OUTISDE ARCHITRAVE INCLUDED HEIGHT
B İÇ PERVAZ DAHİL EN L İÇ PERVAZ DAHİL BOY
INSIDE ARCHITRAVE INCLUDED WIDTH INSIDE ARCHITRAVE INCLUDED HEIGHT
C BOŞ DUVAR ÖLÇÜSÜ M BOŞ DUVAR ÖLÇÜSÜ
EMPTY WALL SIZE EMPTY WALL SIZE
D KANAT ÖLÇÜSÜ N KANAT ÖLÇÜSÜ
DOOR LEAF SIZE DOOR LEAF SIZE OUTSIDE OF ROOM
E NET GEÇİŞ ÖLÇÜSÜ O NET GEÇİŞ ÖLÇÜSÜ OUT SWING
NET PASSING SIZE NET PASSING SIZE
F DUVAR KALINLIK ÖLÇÜSÜ P DUVAR KALINLIK ÖLÇÜSÜ
WALL THICKNESS SIZE WALL THICKNESS SIZE
